Oświetlenie sterowane ruchem potrafi być naprawdę wygodne, ale tylko wtedy, gdy instalacja jest przemyślana od początku. Pokażę, jak podłączyć czujnik ruchu do kilku lamp tak, żeby układ był bezpieczny, prosty i odporny na typowe problemy z LED-ami. Po drodze wyjaśnię też, kiedy wystarczy zwykłe połączenie równoległe, a kiedy lepiej dodać przekaźnik lub stycznik.
Najważniejsze rzeczy przed montażem
- Kilka lamp w takim układzie łączy się równolegle, a czujnik przełącza głównie fazę.
- Neutralny N i ochronny PE prowadzi się wspólnie do wszystkich opraw.
- Nie wolno przekraczać obciążenia czujnika, bo przy LED-ach liczy się też prąd rozruchowy.
- Jeśli lamp jest dużo albo obciążenie jest blisko limitu, lepszy będzie przekaźnik albo stycznik.
- Przed pracą trzeba odłączyć zasilanie i sprawdzić brak napięcia miernikiem.
- Po montażu ustaw czas świecenia, czułość i próg zmierzchu, żeby światło zachowywało się naturalnie.
Jak działa układ z jednym czujnikiem i kilkoma lampami
Najprostszy wariant opiera się na jednej zasadzie: czujnik ruchu nie zasila każdej lampy osobno, tylko podaje sygnał na wspólny obwód oświetlenia. Wszystkie oprawy łączy się równolegle, dzięki czemu dostają to samo napięcie i świecą jednocześnie. Takie rozwiązanie najlepiej sprawdza się w korytarzach, na schodach, w garderobie, w wiatrołapie i przy wejściu do mieszkania.
W praktyce sensor PIR, czyli pasywny czujnik podczerwieni, wykrywa ruch człowieka i zamyka obwód na czas ustawiony pokrętłem albo w aplikacji. Ja lubię myśleć o nim jak o przełączniku z automatem czasowym, a nie jak o osobnym zasilaczu dla lamp. Jeśli model ma wyjście przekaźnikowe typu COM/NO, czyli styk wspólny i normalnie otwarty, traktuję je po prostu jako element sterujący fazą.
| Element | Jak go prowadzić | Po co |
|---|---|---|
| L | Do wejścia czujnika i dalej na wyjście sterujące | To przewód fazowy, który czujnik przełącza |
| N | Wspólnie do czujnika i wszystkich lamp | Zapewnia powrót prądu i zasilanie elektroniki czujnika |
| PE | Wspólnie do metalowych opraw i obudów | Chroni użytkownika przed porażeniem |
| OUT / L' | Z wyjścia czujnika na fazę wszystkich lamp | Uruchamia oprawy po wykryciu ruchu |
Najczęstszy błąd to łączenie lamp szeregowo. W takim układzie instalacja działa nieprzewidywalnie, a jedna usterka może wyłączyć cały zestaw. Gdy już wiesz, jak wygląda prosty schemat, warto sprawdzić, czy czujnik rzeczywiście udźwignie wybraną liczbę opraw i jaki wariant sterowania będzie najbezpieczniejszy.
Kiedy jedno wyjście wystarczy, a kiedy potrzebujesz przekaźnika
Ja przy takich instalacjach nie patrzę wyłącznie na waty. Liczy się też typ obciążenia, bo kilka lamp LED może zachowywać się zupełnie inaczej niż jedna klasyczna żarówka. Jeśli obciążenie jest małe i mieści się w parametrach czujnika, możesz podłączyć oprawy bezpośrednio. Jeśli masz więcej punktów świetlnych, długi obwód albo mieszankę różnych zasilaczy LED, bezpieczniej jest odciążyć sensor przekaźnikiem lub stycznikiem.
| Wariant | Kiedy ma sens | Zalety | Ograniczenia |
|---|---|---|---|
| Bezpośrednie podłączenie do czujnika | Mało lamp, niewielkie obciążenie, prosty układ | Najmniej elementów, najprostszy montaż | Trzeba pilnować limitu mocy i rodzaju źródeł światła |
| Czujnik + przekaźnik | Wiele opraw LED albo niepewny prąd rozruchowy | Czujnik steruje tylko sygnałem, a nie całym obciążeniem | Dochodzi dodatkowy element i miejsce w puszce lub rozdzielni |
| Czujnik + stycznik | Większa grupa lamp, dłuższe trasy przewodów, mocniejsze obwody | Największy zapas bezpieczeństwa i trwałości styków | Większy koszt i bardziej rozbudowany montaż |
W danych jednego z modeli STEINEL widać, jak duże znaczenie ma typ obciążenia: dla obciążenia rezystancyjnego limit wynosi 500 W, dla LED-ów powyżej 8 W 250 W, a dla LED-ów poniżej 2 W 100 W. Do tego dochodzi jeszcze dopuszczalna pojemność obciążenia, więc sama suma watów nie zawsze mówi całą prawdę. Właśnie dlatego przy większej liczbie lamp nie montuję układu „na styk”, tylko zostawiam wyraźny zapas.
W praktyce ważny jest też prąd rozruchowy, czyli krótki skok poboru prądu w chwili włączenia zasilacza LED. To on potrafi szybciej zużyć styki czujnika niż nominalna moc na papierze. Jeśli więc masz kilka nowoczesnych opraw, lepiej od razu założyć wariant z przekaźnikiem niż później walczyć z migotaniem albo przyspieszonym zużyciem elektroniki.

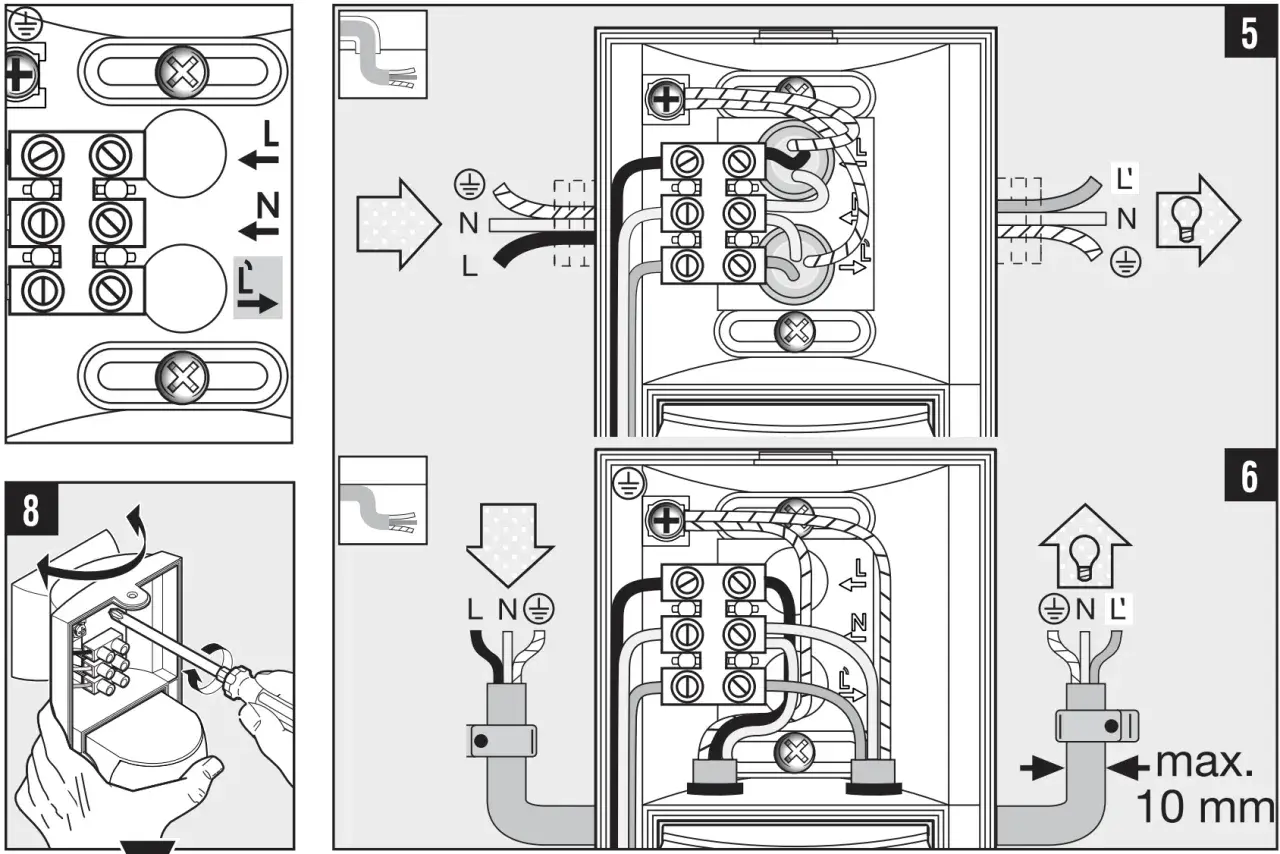

Jak podłączyć przewody krok po kroku
Instrukcja montażu powinna zaczynać się od porządnej kontroli bezpieczeństwa. Jak przypomina dokumentacja ORNO, najpierw trzeba odłączyć zasilanie i sprawdzić stan beznapięciowy przewodów. Dopiero potem przechodzę do samego połączenia, bo przy oświetleniu z czujnikiem ruchu najgorsze są skróty robione „na szybko”.
- Wyłącz odpowiedni obwód w rozdzielni i sprawdź brak napięcia miernikiem.
- Ustal, które przewody zasilają czujnik, a które mają prowadzić do lamp.
- Podłącz przewód fazowy zasilania do zacisku wejściowego czujnika, zwykle oznaczonego jako L.
- Przewód neutralny dołącz do zacisku N czujnika oraz do neutralnych przewodów wszystkich lamp.
- Z wyjścia czujnika, najczęściej L' albo OUT, poprowadź fazę do każdej lampy.
- Połącz wszystkie lampy równolegle, a przewód ochronny PE rozprowadź do metalowych opraw.
- Jeśli używasz przekaźnika albo stycznika, czujnik nie zasila opraw bezpośrednio, tylko steruje cewką urządzenia pośredniczącego.
- Schowaj połączenia w puszce lub odpowiedniej obudowie i dopiero wtedy włącz zasilanie do testu.

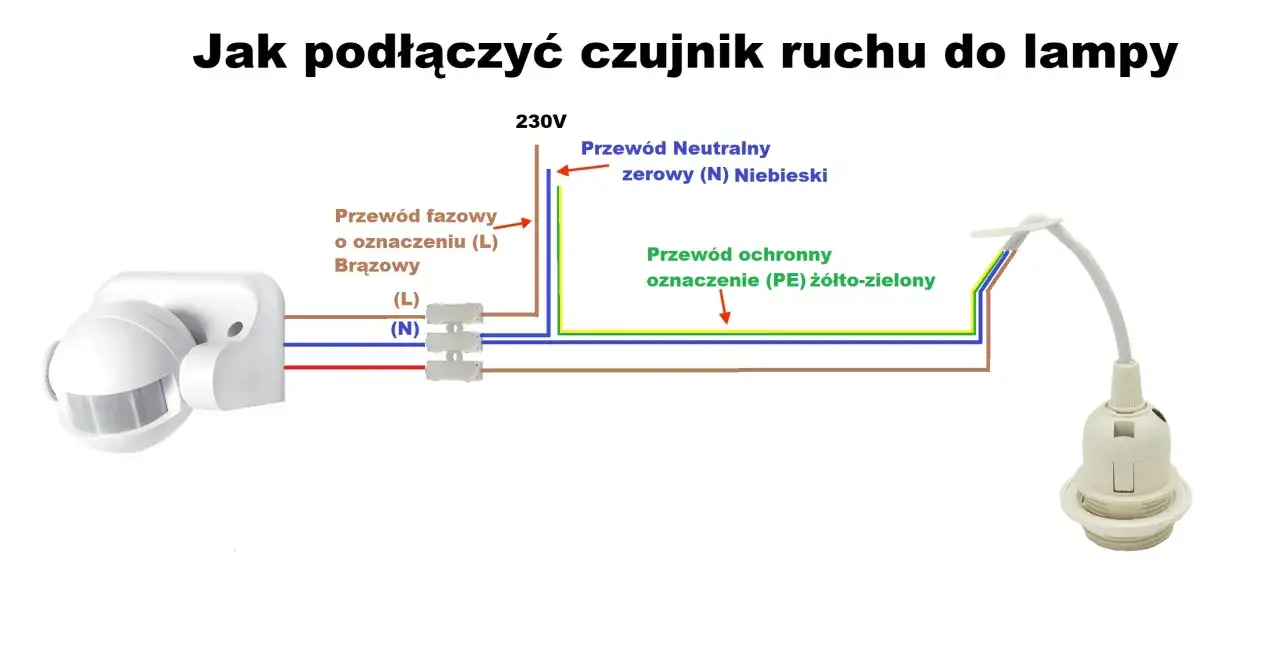

W nowych instalacjach kolorystyka przewodów zwykle pomaga: brązowy, czarny lub szary to faza, niebieski to neutralny, a żółto-zielony to ochronny. W starszym mieszkaniu nie zakładam jednak niczego w ciemno. Zawsze sprawdzam miernikiem, bo właśnie w takich miejscach najłatwiej o pomyłkę, która potem wychodzi dopiero po uruchomieniu.
Po pierwszym teście obserwuję, czy wszystkie lampy startują jednocześnie i czy czujnik nie gubi obciążenia. Jeśli światło zapala się tylko częściowo, problem zwykle leży w błędnym rozdziale fazy albo w źle zmostkowanych przewodach neutralnych. Gdy połączenia są poprawne, można przejść do ustawień pracy, a to często robi większą różnicę niż sam rodzaj opraw.
Jak ustawić zasięg i czas, żeby światło działało naturalnie
Sam montaż to dopiero połowa sukcesu. Druga połowa to ustawienie czujnika tak, żeby światło zapalało się wtedy, kiedy naprawdę trzeba, a nie przy każdym ruchu zasłony albo odbiciu od lustra. W wielu modelach czas świecenia można regulować w szerokim zakresie, od kilku sekund do nawet 35 minut, a próg zmierzchu od około 2 do 2000 lx. To daje sporo możliwości, ale też łatwo przesadzić z ustawieniami.
| Miejsce | Dobry punkt startowy | Na co patrzeć podczas testu |
|---|---|---|
| Korytarz | 15-30 sekund | Czy światło nie gaśnie zbyt szybko podczas przejścia |
| Schody | 1-2 minuty | Czy zostaje zapas czasu na wejście i zejście |
| Garderoba | 20-40 sekund | Czy lampy nie świecą dłużej niż trzeba |
| Wiatrołap | 30-60 sekund | Czy światło nie uruchamia się od samego otwarcia drzwi |
Ja zwykle zaczynam od krótszego czasu i dopiero potem go wydłużam, jeśli domownicy zgłaszają, że światło gaśnie za wcześnie. Próg LUX ustawiam tak, by czujnik nie włączał lamp w dzień, chyba że zależy mi na pełnej automatyce. Jeśli model ma funkcję teach-in, czyli zapamiętywania poziomu światła, korzystam z niej po zmroku, bo wtedy ustawienie jest bardziej naturalne dla danego wnętrza.
Warto też pamiętać o samym polu detekcji. Czujnik nie powinien widzieć grzejnika, okna, lustra ani nawiewu z klimatyzacji, bo wtedy zaczyna reagować nerwowo. Zasada jest prosta: najpierw ustawiam miejsce montażu, potem czas i czułość, a dopiero na końcu oceniam, czy oświetlenie faktycznie wspiera codzienne korzystanie z wnętrza.
Najczęstsze błędy, które widać dopiero po uruchomieniu
- Połączenie szeregowe lamp zamiast równoległego. To najprostszy sposób na niestabilne działanie całego układu.
- Przekroczenie obciążenia czujnika. Przy LED-ach problemem bywa nie tylko moc, ale też prąd rozruchowy i pojemność obciążenia.
- Zły montaż w polu detekcji. Czujnik skierowany na okno, lustro, grzejnik albo wentylator zaczyna się mylić.
- Brak przewodu neutralnego w miejscu montażu. Wtedy nie każdy model zadziała poprawnie, zwłaszcza z nowoczesnymi LED-ami.
- Za krótki lub za długi czas świecenia. Zbyt agresywne ustawienie sprawia, że światło irytuje zamiast pomagać.
- Uruchamianie od razu po włączeniu zasilania. Niektóre czujniki potrzebują kilkunastu sekund na inicjalizację, więc pierwsze migotanie nie zawsze oznacza awarię.
Instrukcje ORNO zwracają uwagę na jeszcze jedną rzecz, którą często się bagatelizuje: czujnik nie powinien patrzeć na jasne powierzchnie i źródła ciepła, a w pobliżu nie powinno być silnych zakłóceń czy nawiewów powietrza. To nie są detale, tylko realne przyczyny fałszywych zadziałań. Jeśli instalacja ma działać niezawodnie, trzeba poświęcić chwilę na dobór miejsca, a nie tylko na samo podłączenie przewodów.
Jeżeli po wyłączeniu światła LED delikatnie żarzą się albo pulsują, zwykle winny jest niewielki prąd upływu albo zbyt czuły układ elektroniki. Wtedy najczęściej pomaga czujnik z przewodem neutralnym, poprawny dobór obciążenia albo dołożenie przekaźnika, który odciąży wyjście sensora.
Co warto przewidzieć, żeby oświetlenie pasowało do wnętrza
W mieszkaniu albo domu taki układ powinien być nie tylko poprawny technicznie, ale też wygodny w codziennym użyciu. Jeśli jedna strefa światła ma obsługiwać kilka lamp, dobrze jest od razu pomyśleć, czy wszystkie mają świecić z tą samą siłą i w tym samym momencie. W otwartym korytarzu to zwykle ma sens, ale w większym wnętrzu, na przykład przy strefie wejściowej połączonej z częścią dzienną, lepiej czasem rozdzielić oświetlenie na dwie sekcje.
- Jeśli masz lampy dekoracyjne i funkcjonalne, rozważ dwa obwody, zamiast zmuszać jeden czujnik do obsługi wszystkiego.
- W przejściach i na schodach stawiaj na prostą, powtarzalną barwę światła, bo wtedy automatyka wygląda bardziej naturalnie.
- Zostaw dostęp do regulacji czujnika, żeby po kilku dniach móc skorygować czas lub czułość bez rozbierania połowy instalacji.
- Przy oprawach metalowych nie oszczędzaj na przewodzie ochronnym i poprawnym uziemieniu, bo estetyka nie może wygrywać z bezpieczeństwem.
W praktyce najlepiej działa zasada umiarkowania: jeden czujnik, kilka lamp i możliwie prosta logika sterowania. Jeśli układ zaczyna robić się rozbudowany, z większą liczbą opraw albo kilkoma strefami, to zwykle znak, że warto dołożyć przekaźnik, podzielić obwód albo poprosić elektryka o sprawdzenie projektu. Dzięki temu oświetlenie będzie nie tylko wygodne, ale też naprawdę trwałe i zgodne z tym, jak korzysta się z wnętrza na co dzień.
